Ürün bilgisi "Eğim sensörü NBN / S3 SIL2"

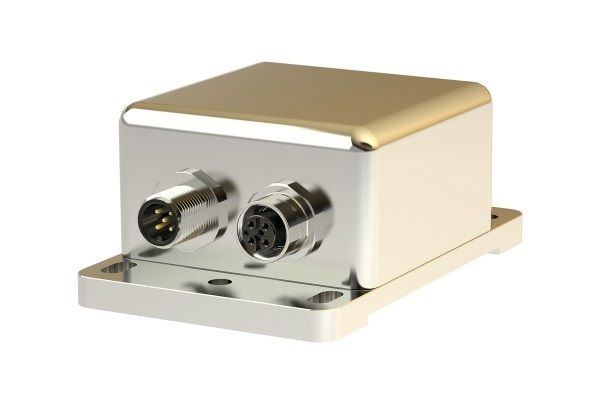

Bir kontrolör kullanarak müteakip sayısallaştırma ve doğrusallaştırma ile MEMS sensörleri (mikro-elektro-mekanik sistem) kullanılarak yerçekimi alanındaki eğim tespiti. Mahfazadaki eğim sensörü (model NBN 65) sabit bir alüminyum mahfazaya (isteğe bağlı olarak paslanmaz çelik) sahiptir ve yüksek titreşim ve şok direncine sahiptir. CANopen ile bağlantı için bir veya iki fiş / soket seçilebilir. Muhafazadaki saksı önlemleri, IP 69K koruma sınıfı sağlar B. su altında kullanım için.

MEMS sensörleri, silikon dökme mikromekanik teknolojisi kullanılarak üretilen entegre devrelerdir. Hareketli mikromekanik yapıların yardımıyla çift kapasiteler oluşur. Bu yapılar, örneğin yerçekimi ivmesi (g) gibi hızlanmalar sırasında saptırılırsa, ölçülen ve daha fazla işlenen kapasite değişiklikleri meydana gelir. Çıkış gerilimi U ∝ g * sin α fonksiyonunu takip eder. Buradaki α açısı, g-vektörüne göre ölçülen sensörün eğim açısıdır. Bu sensörler hassas bir şekilde ölçülür, uzun servis ömrüne sahiptir ve çok sağlamdır. Ölçüm eksenleri birbirinden bağımsız çalışır. NBN'nin yedekli bir MEMS ölçüm sistemi vardır. Veriler, SRDO (Güvenlikle İlgili Veri Nesnesi) nesnesi kullanılarak CANopen arayüzü üzerinden çıkar. Şanzıman normal ve bit ters çevrilmiş.

Ürün kategorisi: Eğim sensörü
arabirimi: CANopen Güvenliği
Gövde malzemesi: Alüminyum AIMgSi 1, paslanmaz çelik 1.4305, paslanmaz çelik 1.4404
Özel özellik: SIL2 / PLd
Stil: 65 mm
Ölçüm aralığı x ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı y ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı z ekseni: Lütfen yorum alanında belirtin.
Titreşim koruma önlemi: Titreşim koruma önlemi ile
profile: SIL2 sertifikalı. CiA, DS 304 sürüm 1.0.1'e göre CANopen güvenlik profili
Kurulum pozisyonu: TOP 1, TOP 2, TOP 3, TOP 4, TOP 5, TOP 6
Elektrik bağlantısı: Cihaz konektörü M12, kablo 1m (istek üzerine daha uzun kablolar)
Elektrik bağlantısı: 1 tek bağlantı, 2 çift bağlantı
Elektrikli ve / veya mekanik varyant: M12 konnektör ile bağlantı, 5 pimli, standart

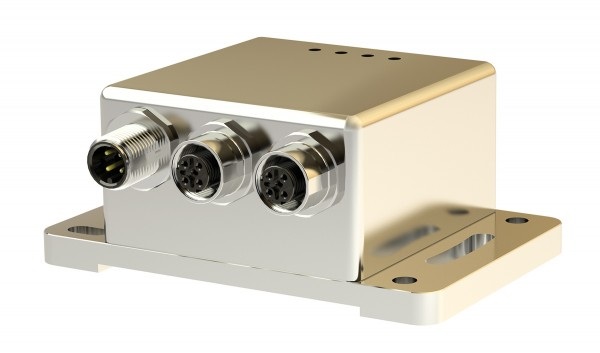

NBT / S3 eğim sensörü, MEMS sensörleri (Mikro-Elektro-Mekanik Sistem) kullanarak yerçekimi alanındaki eğimi, bir kontrolör kullanarak müteakip sayısallaştırma ve doğrusallaştırma ile algılar. Sağlam bir alüminyum gövdeye (isteğe bağlı olarak paslanmaz çelik) ve yüksek titreşim ve şok direncine sahiptir. Koruma sınıfı IP 69K, muhafazadaki saksı önlemleriyle elde edilebilir. NBT / S3, dahili bir senkronizasyon testinin yapıldığı yedekli bir MEMS ölçüm sistemine sahiptir. Yalnızca ikinci sistemin konum tarihi kullanılarak olasılık açısından kontrol edilen bir konum tarihi verilir. Sapma bir sınır değerini aşarsa, eğim sensörü arıza korumalı duruma geçer.

Ürün kategorisi: Eğim sensörü
arabirimi: PROFINET üzerinden PROFIsafe
Gövde malzemesi: Alüminyum AIMgSi 1, paslanmaz çelik 1.4404
Özel özellik: SIL2 / PLd
Stil: 65 mm, 90 mm
Ölçüm aralığı x ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı y ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı z ekseni: Lütfen yorum alanında belirtin.
Girişim hızlanmalarında davranış: standart
profile: PROFIsafe, SIL2
Kurulum pozisyonu: TOP 1, TOP 2, TOP 3, TOP 4, TOP 5, TOP 6
Elektrik bağlantısı: M12 konnektör, kablo
Elektrik bağlantısı: 1 konektör (1 x karma konektör), 2 konektör (1 x PROFINET, 1 x besleme), yorum alanında kablo uzunluğunu m olarak belirtin.
Elektrikli ve / veya mekanik varyant: standart

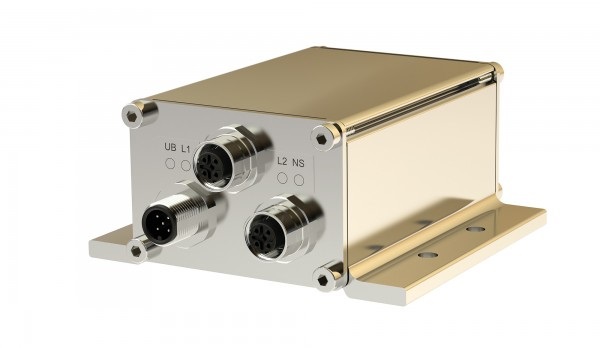

MEMS sensörleri (Mikro-Elektro-Mekanik-Sistem) ile yerçekim alanındaki eğimin tespiti ve daha sonra Controlle MEMS sensörleri ile sayısallaştırma ve doğrusallaştırma, silikon dökme mikromekanik teknolojisi kullanılarak üretilen entegre devrelerdir. Hareketli mikromekanik yapıların yardımıyla çift kapasiteler oluşur. Bu yapılar, örneğin yerçekimi ivmesi (g) gibi hızlanmalar sırasında saptırılırsa, ölçülen ve daha fazla işlenen kapasite değişiklikleri meydana gelir. Çıkış gerilimi Ug * sin (α) fonksiyonunu takip eder. Buradaki α açısı, g-vektörüne göre ölçülen sensörün eğim açısıdır. Bu sensörler hassas bir şekilde ölçülür, uzun servis ömrüne sahiptir ve çok sağlamdır. Ölçüm eksenleri birbirinden bağımsız çalışır. IEC 61158/61784 veya PNO şartnamesine uygun PROFINET arayüzü Sipariş No. 2.712 ve 2.722, sürüm 2.3, entegre.

Ürün kategorisi: Eğim sensörü
arabirimi: PROFINET
Gövde malzemesi: Alüminyum AIMgSi 1, paslanmaz çelik 1.4404
Stil: 65 mm, 90 mm
Ölçüm aralığı x ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı y ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı z ekseni: Lütfen yorum alanında belirtin.
Girişim hızlanmalarında davranış: standart
profile: Standart, PROFINET
Kurulum pozisyonu: TOP 1, TOP 2, TOP 3, TOP 4, TOP 5, TOP 6
Elektrik bağlantısı: M12 konnektör, kablo çıkışı
Elektrik bağlantısı: 1 konektör (1 x karma konektör), 2 konektör (1 x PROFINET, 1 x besleme), 3 konektör (2 x PROFINET, 1 x besleme), yorum alanında kablo uzunluğunu m olarak belirtin.
Elektrikli ve / veya mekanik varyant: standart

MEMS sensörleri (mikro-elektro-mekanik sistem) kullanılarak yerçekimi alanındaki eğim saptaması ve daha sonra dijitalleştirme ve kontrolör ile doğrusallaştırma. Veriler CANopen arayüzü üzerinden veya analog sinyal olarak verilir. Eğim sensörü sabit bir alüminyum gövdeye (isteğe bağlı olarak paslanmaz çelik) sahiptir. Mekanik hizalama için yuvalar vardır (yaklaşık ± 7,5 ° 'ye kadar). CANopen ile bağlantı için bir fiş veya fiş / priz seçilebilir. Muhafazadaki saksı önlemleri, IP 69K koruma sınıfını sağlar, örn. B. su altında kullanım için.

MEMS sensörleri, silikon dökme mikromekanik teknolojisi kullanılarak üretilen entegre devrelerdir. Bu mikromekanik yapıların yardımıyla çift kapasiteler oluşur. Bu yapılar, örneğin yerçekimi ivmesi (g) gibi hızlanmalar sırasında saptırılırsa, ölçülen ve daha fazla işlenen kapasite değişiklikleri meydana gelir. Burada açıklanan diferansiyel kapasitansa bağlı olduğundan, çıkış gerilimi U ∝ g * sin α fonksiyonunu izler. Buradaki α açısı, g-vektörüne göre ölçülen sensörün eğim açısıdır. Bu sensörler hassas bir şekilde ölçülür, uzun servis ömrüne sahiptir ve çok sağlamdır. Ölçüm eksenleri birbirinden bağımsız çalışır.

Ürün kategorisi: Eğim sensörü
arabirimi: CANopen
Gövde malzemesi: Alüminyum AIMgSi 1, paslanmaz çelik 1.4305, paslanmaz çelik 1.4404
Stil: 65 mm, 66 mm
Ölçüm aralığı x ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı y ekseni: Lütfen yorum alanında belirtin.
Ölçüm aralığı z ekseni: Lütfen yorum alanında belirtin.
Kurulum pozisyonu: TOP 1, TOP 2, TOP 3, TOP 4, TOP 5, TOP 6
Elektrik bağlantısı: Cihaz konektörü M12, kablo 1 m
Elektrikli ve / veya mekanik varyant: M12 konnektör ile bağlantı, 5 pimli, standart
