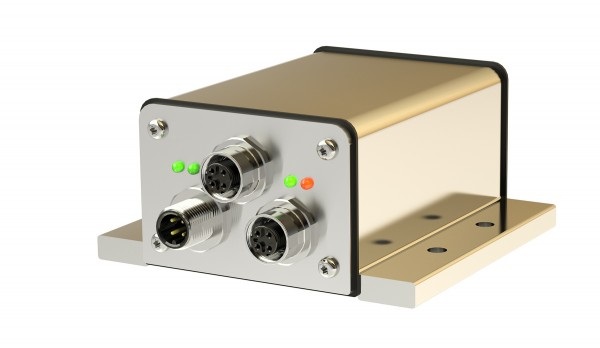

Titreşim sensörü NVT / S3 PLd"
Sensör sistemi, rüzgar türbinlerinde kullanım için, örneğin kule kafasındaki titreşimleri ölçmek ve değerlendirmek için bir bileşen olarak tasarlanmıştır. MEMS sensörleri (Mikro-Elektro-Mekanik-Sistem) kullanılarak kontrolör tarafından daha sonra sayısallaştırılarak dinamik hızlanmaların elde edilmesi. Cihaz bir ivme sensörü, bir kontrol ünitesi ve ivme verileri için PROFINET üzerinden PROFIsafe çıkış arayüzünden oluşur. Titreşime ve şoka karşı yüksek direnç nedeniyle - ölçüm aralığının çok ötesinde - sensör, zorlu çevre koşullarına sahip alanlarda kullanım için uygundur. Elektrik bağlantısı üç fiş üzerinden yapılır. 5 LED devreye alma ve teşhisi kolaylaştırır.

Ürün kategorisi: Titreşim sensörü
arabirimi: PROFINET üzerinden PROFIsafe
Gövde malzemesi: Alüminyum AIMgSi 1
Düzenlenebilir ölçüm aralıkları: ± 2 g
Özel özellik: SIL2 / PLd
Stil: 90 mm
Ölçüm aralığı: 2 g = yaklaşık 20 m / s² (istek üzerine daha yüksek değerler)
Frekans filtresi sayısı: Lütfen yorumlar alanına giriniz.
profile: PROFINET üzerinden PROFIsafe - SIL2
Elektrik bağlantısı: Standart kablo bağlantısı: y uzunluğunda 3 kablo, standart konektör bağlantısı: 3 M12 konektör, azaltılmış sayıda konektör içeren konektör bağlantısı
Elektrikli ve / veya mekanik varyant: standart
Analog çıkış sayısı: Lütfen yorum alanında belirtin.
Anahtarlama çıkışlarının sayısı: 0

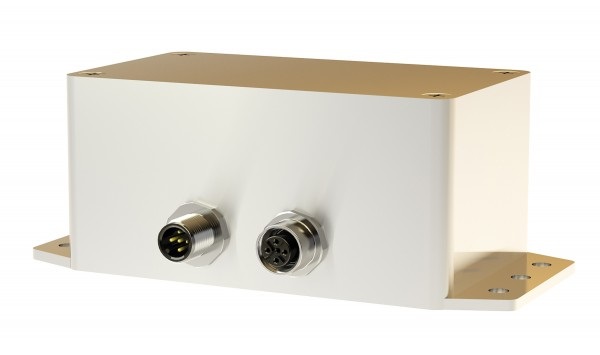

Titreşim sensörü NVA / S3 PLd"
Sensör sistemi, rüzgar türbinlerinde kullanım için, örneğin kule kafasındaki titreşimleri ölçmek ve değerlendirmek için bir bileşen olarak tasarlanmıştır. MEMS sensörleri (Mikro-Elektro-Mekanik-Sistem) kullanılarak kontrolör tarafından daha sonra sayısallaştırılarak dinamik hızlanmaların elde edilmesi. Cihaz bir ivme sensörü, bir kontrol ünitesi ve üç tip çıkış arayüzünden oluşur. Ana özellik, örneğin hızlanma değerleri çok yüksekse bir güvenlik kapatması gerçekleştirmek için güvenlik zincirinde kullanılabilen iki emniyet anahtarı kontağıdır (potansiyelsiz).

Veriler CANopen arayüzü üzerinden verilir. Standart veya güvenlik profili seçilebilir. Ek olarak, isteğe bağlı olarak üç ölçüm ekseninden ikisine atanabilen iki adet 4 ... 20 mA analog çıkış vardır. Titreşime ve şoka karşı yüksek direnç nedeniyle, sensör zorlu çevre koşullarına sahip alanlarda kullanım için uygundur. Elektrik bağlantısı iki veya üç fiş ile yapılır.

Ürün kategorisi: Titreşim sensörü
arabirimi: Analog, CANopen, CANopen Güvenlik, röle
Gövde malzemesi: Döküm alüminyum ADC 12
Özel özellik: SIL2 / PLd
Stil: 115 mm, 120 mm
Anahtarlama çıkışlarının sayısı: 0, 1, 2
Ölçüm aralığı: 2 g = yaklaşık 20 m / s² (istek üzerine daha yüksek değerler)
Frekans filtresi sayısı: Lütfen yorumlar alanına giriniz.
profile: Onaylanmamış, veri sayfasındaki bilgilere göre sertifikalı, hazırlık aşamasında sertifikasyon
Analog çıkış sayısı: Lütfen yorum alanında belirtin.
Elektrik bağlantısı: 1 x konnektör M12, 4/5 pin, 2 x konnektör M12, 4/5 pin, 3 x konnektör M12, 4/5 pin
Galvanik izolasyon: -UB = ​​CAN_GND = kalkan / muhafaza, -UB = ​​CAN_GND ǂ kalkan / muhafaza, -UB ǂ CAN_GND ǂ kalkan / muhafaza (önerilir)
Elektrikli ve / veya mekanik varyant: standart

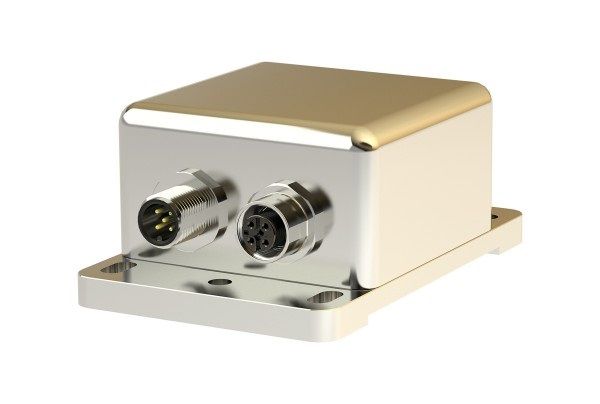

Titreşim Sensor NVA

Sensör, 2kV'a kadar beslemede hızlı geçici akımlara ve aşırı gerilimlere karşı bir filtre devresine sahiptir. Koruma derecesi IP 69K (muhafaza) ve IP 67'dir (fiş / soket). Titreşim ve şok için iyi değerlere sahip sensör, zorlu çevre koşullarına sahip alanlarda kullanım için uygundur. Titreşim sensörü, sabit bir alüminyum gövdeye (isteğe bağlı olarak paslanmaz çelik) sahiptir. Mekanik hizalama için uzun delikler mevcuttur (yaklaşık ± 7,5 ° 'ye kadar). Elektrik bağlantısı iki fiş veya iki kablo ile yapılır.

Ürün kategorisi: Titreşim sensörü
arabirimi: Analog, CANopen, röle
Gövde malzemesi: Alüminyum AIMgSi 1, paslanmaz çelik 1.4305, paslanmaz çelik 1.4404
Düzenlenebilir ölçüm aralıkları: ± 2 g
Stil: 65 mm
Frekans aralığı sayısı: Lütfen yorumlar alanına giriniz.
Röle sayısı: 1, 2, 3, 4, 5
Analog çıkış sayısı: Lütfen yorum alanında belirtin.
Kurulum pozisyonu: TOP 1, TOP 2, TOP 3, TOP 4, TOP 5, TOP 6
Elektrik bağlantısı: Cihaz konektörü M12 fiş / soket, kablo
Analog çıkış sinyali: 0 ila 20mA, 4 ila 20mA
Cihaz fişi veya kablosu: 1 (sadece kablolar için doldurun)
Elektrikli ve / veya mekanik varyant: standart
